SKW-0044　ローラー取付用穴明け治具【102mm用】

●ローラー取付用の穴明け治具です。

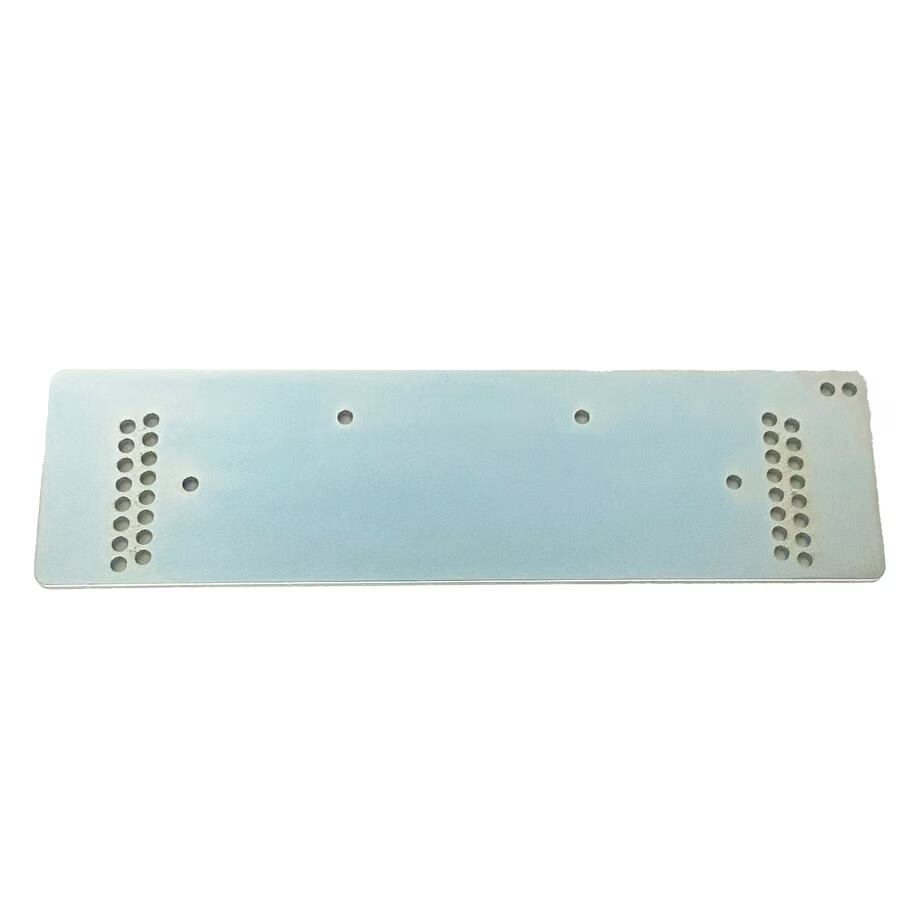

●右上の穴の数で幅が分かるようになっています。（写真2枚目）
穴1個・・SKW-0043　幅101mm
穴2個・・SKW-0044　幅102mm
穴3個・・SKW-0045　幅103mm
穴4個・・SKW-0046　幅104mm
穴4.5個・・SKW-0047　幅104.5mm

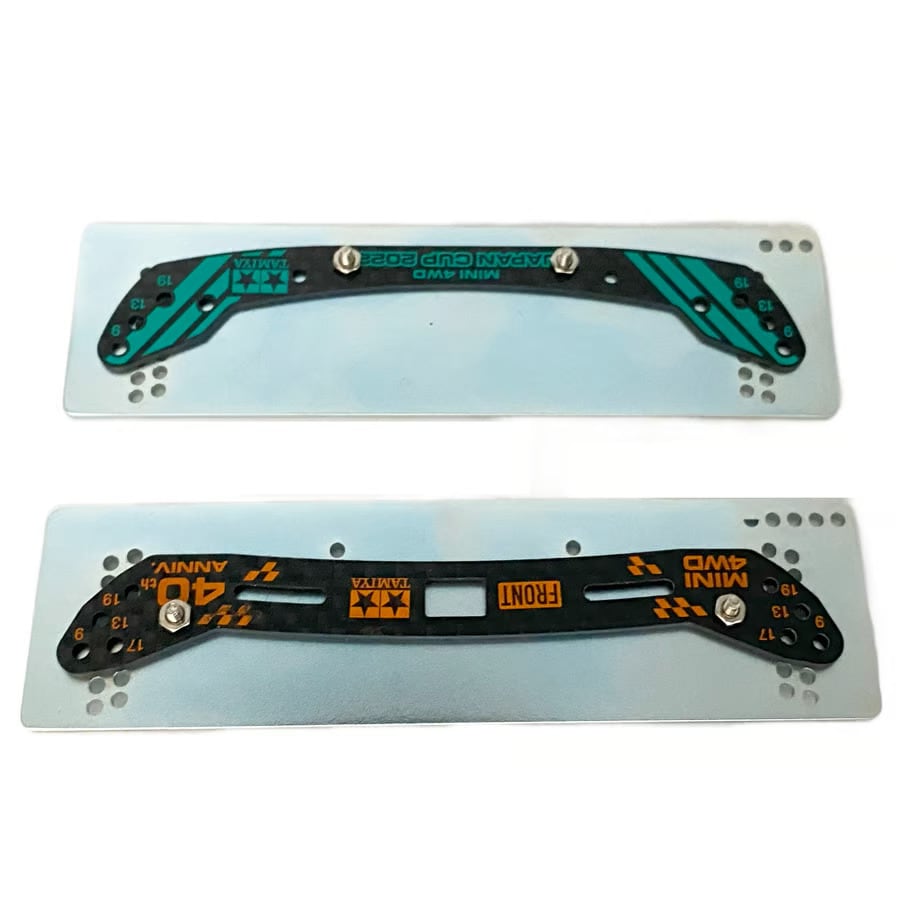

●取付例は写真3のようになります。（写真3枚目）

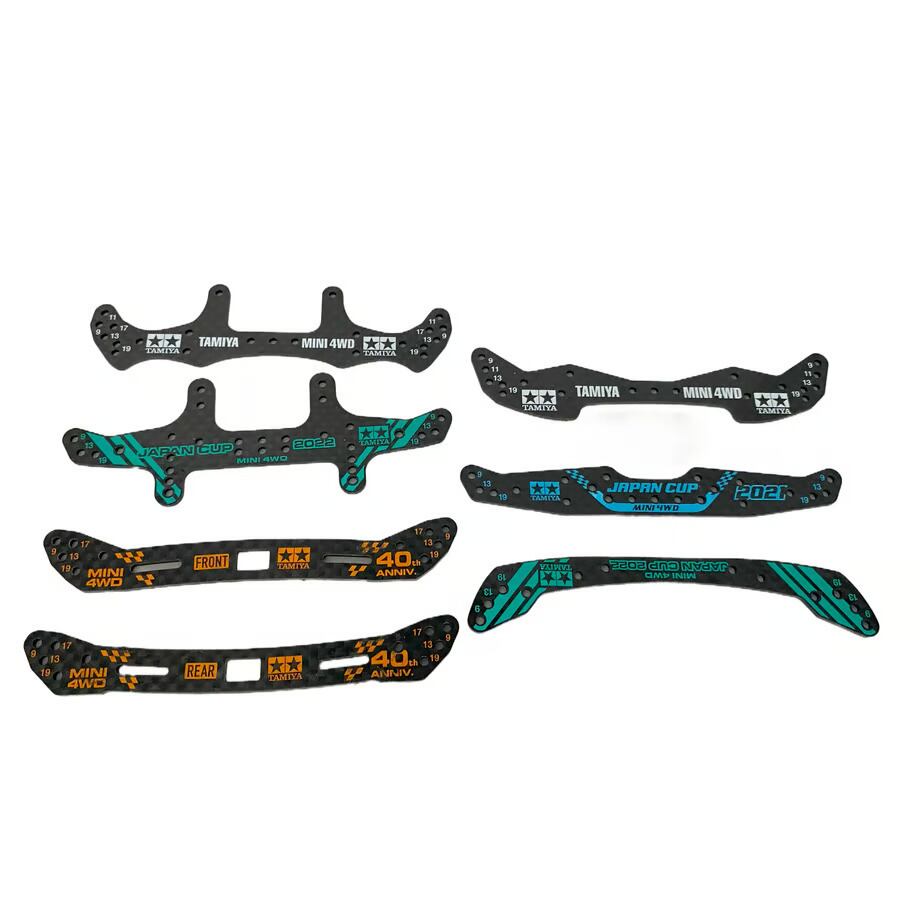

●写真に乗っているプレートに対応することを確認済みです。（写真4枚目）

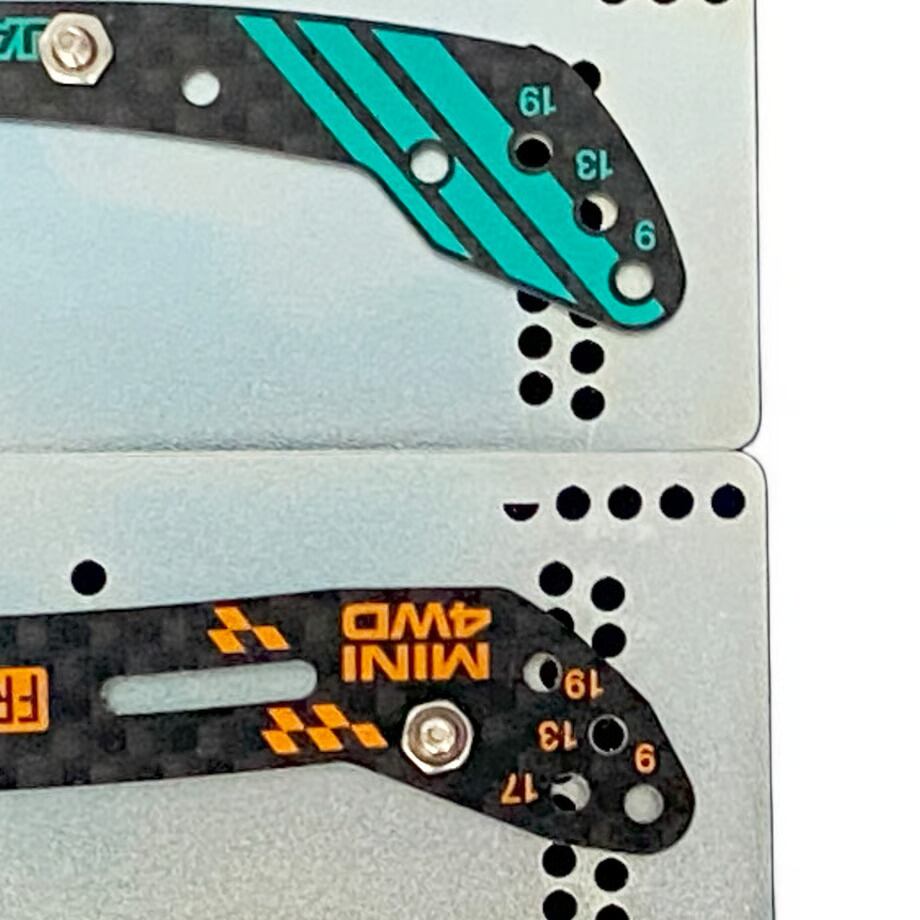

●既存の19mmローラー用穴は103mm用、13mmローラー用穴は104.5mm用で穴が合うようになっています。（写真5枚目）
●既存穴にかぶる箇所がありますので、あけたい箇所を確認の上ご使用ください。

【商品説明】
型番：SKW-0044
品名：ローラー取付用穴明け治具【102mm用】
材質：鉄板+メッキ処理

【注意事項】
●写真に写っているステー・プレート・などは附属しておりません。
●バリ取りは専用の機械で行っておりますが、取り切れていない場合がございます。ご注意下さい。
●メッキ処理を施しておりますが、レーザー加工の特性によりメッキ処理後に白くなってしまう可能性がございます。
●使用頻度により穴径が広くなってしまう場合が御座います。
●本製品は強い衝撃が加わると変形、破損が起こる可能性があります。取り扱いにはご注意下さい。
●ご利用されているパソコン環境により写真と製品の色が異なって見える場合がございます。
